Een patchpaneel is eenvoudig te monteren in een serverkast of patchkast en wordt veelal gebruikt voor het aansluiten van diverse telefoon- en netwerkverbindingen. Door een patchpaneel te gebruiken zorgt u voor overzicht en structuur in uw netwerkbekabeling. Maar hoe moet een UTP of FTP kabel op een patchpaneel gemonteerd worden? In dit blog leggen wij het uit.
Een patchpaneel aansluiten in een serverkast of patchkast is eenvoudig en wordt veelal gebruikt voor het aansluiten van diverse telefoon- en netwerkverbindingen. Door een patchpaneel aan te sluiten, zorgt u voor overzicht en structuur in uw netwerkbekabeling. Maar hoe moet een UTP of FTP kabel op een patchpaneel gemonteerd worden? In dit blog leggen wij het uit.
Zorg ervoor dat de kabelbos is gecodeerd en op gelijke lengte is afgeknipt. Let hierbij wel op dat u de codering niet weg knipt. Maak een kabelbos van 24 kabels, hetzelfde aantal dat u op één 24-poorts patchpaneel afmonteerd. Bundel deze middels klittenband. Wanneer u bovenstaande stappen heeft doorlopen kunt u overgaan tot het afmonteren van de patchpanelen.
Kabels op een UTP patch paneel monteren, hoe doe ik dat?

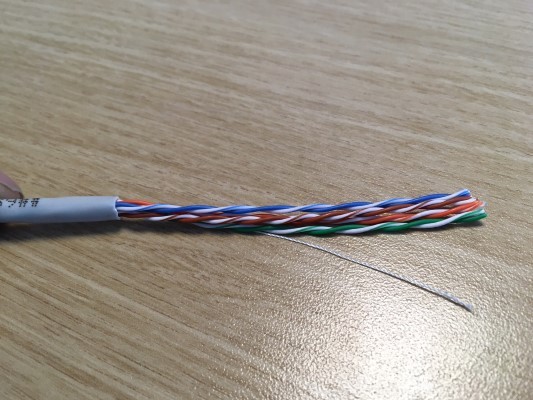

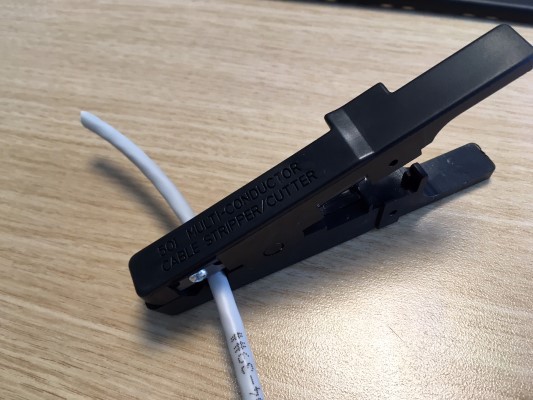

Om een kabel op een UTP patch paneel te monteren, stript u eerst de kabel circa 6 cm met de kabelstripper en verwijdert u eventueel het nylon draad.
 |
 |

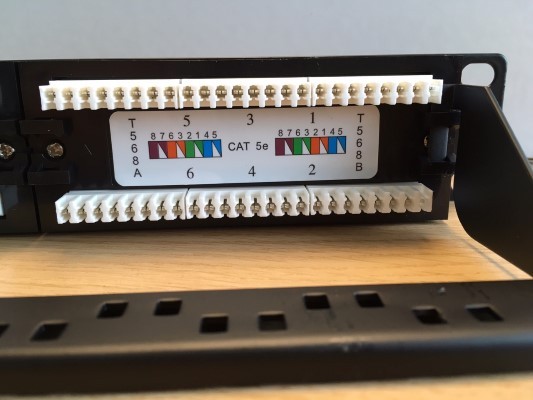

Voor het patchen van een datanetwerk kunt u kiezen voor de TIA568 A of B standaard op uw patchpaneel. Kiest u aan de ene zijde van de kabel voor de in Europa gebruikelijke "B" standaard, dan dient u dit aan de andere zijde ook te doen.
 |

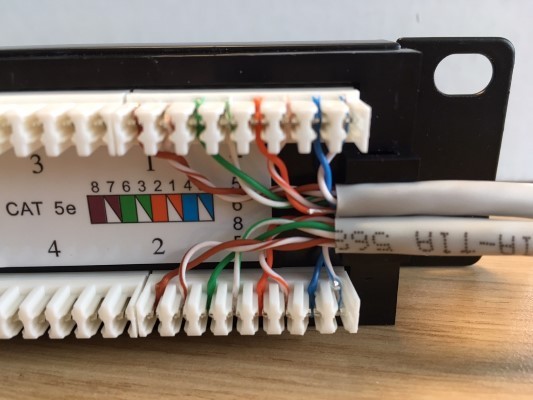

Kiest u aan de ene zijde van de kabel voor montage conform de "B" standaard, (welke in Europa doorgaans wordt toegepast) dan dient u dit aan de andere zijde ook te doen. Leg vervolgens de aderparen op de juiste volgorde. en zorg ervoor dat wanneer u de aderparen klemt in de sleuven, u deze zo minimaal mogelijk onttwist.
 |

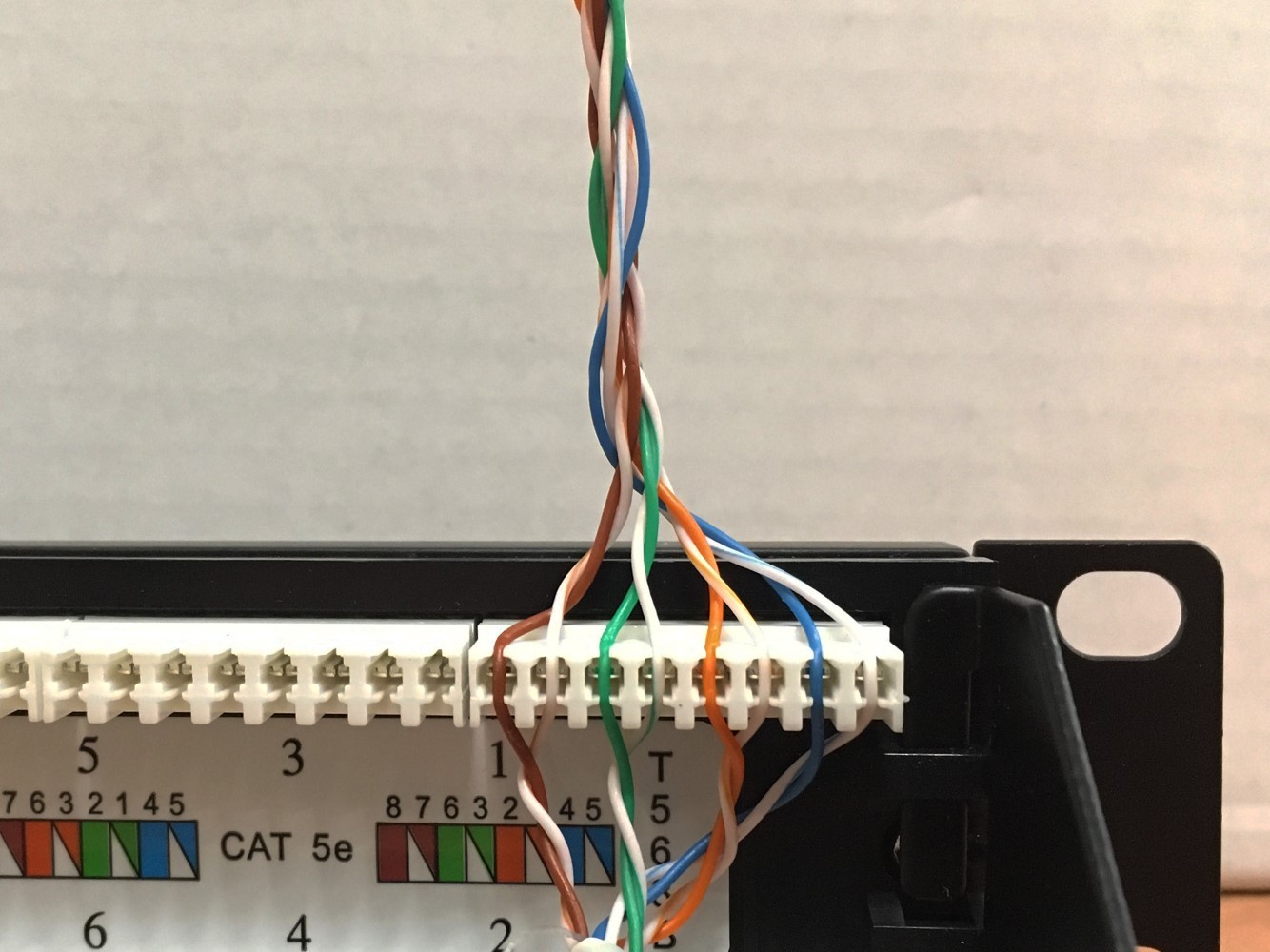

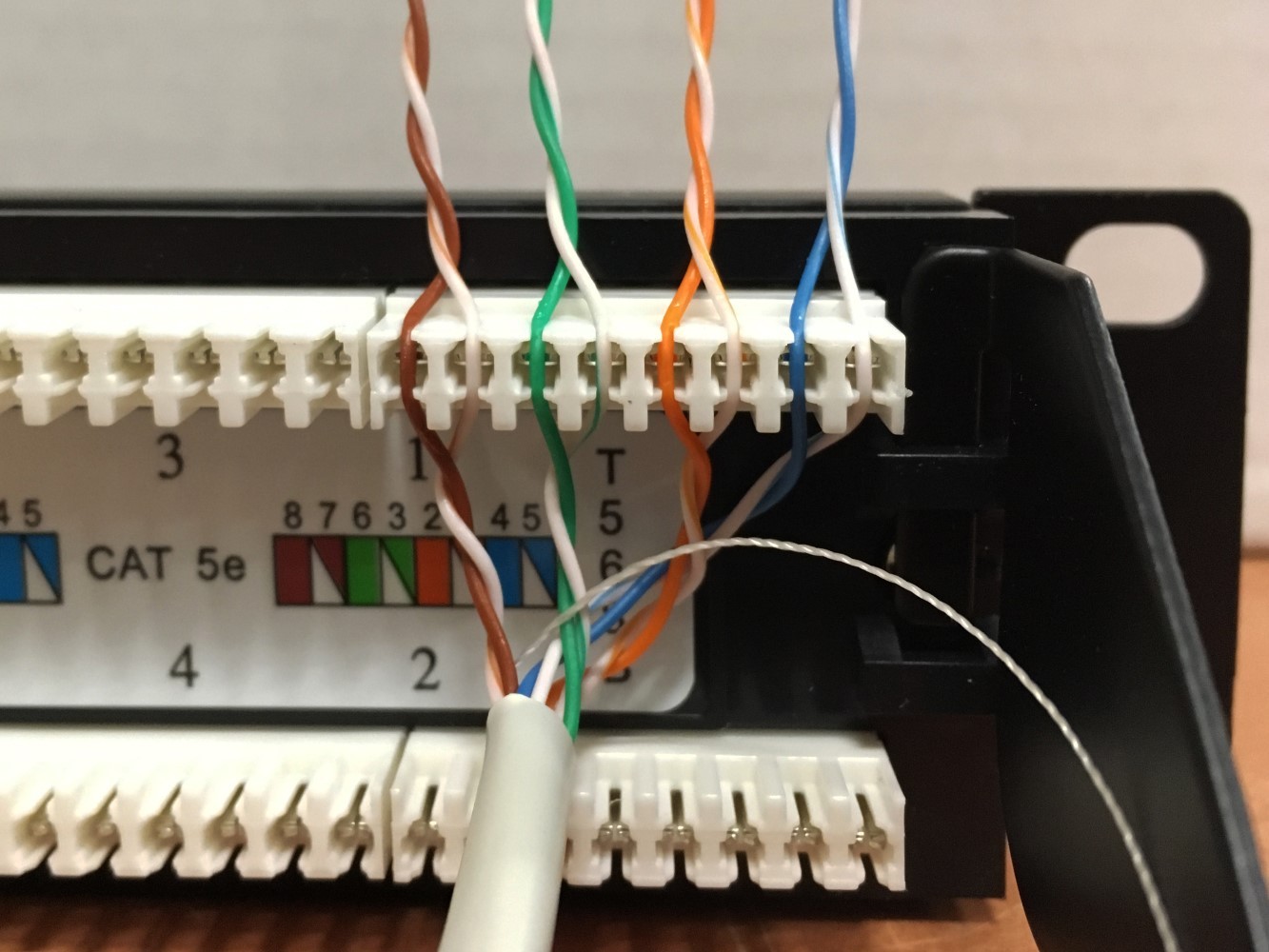

Draai de overlengte van de aders aan de kant waar deze door de dogger worden afgesneden in elkaar. Zo voorkomt u dat alle aderparen los op de grond vallen, waardoor u netter kunt werken.
 |

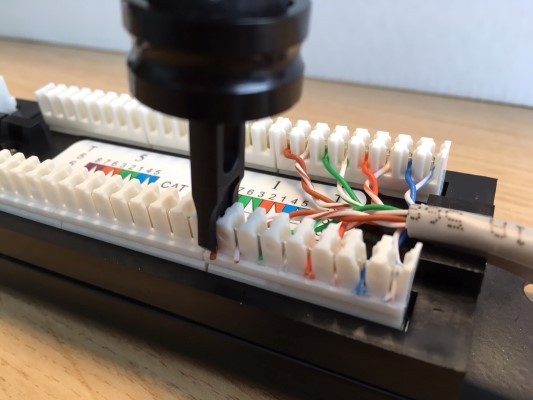

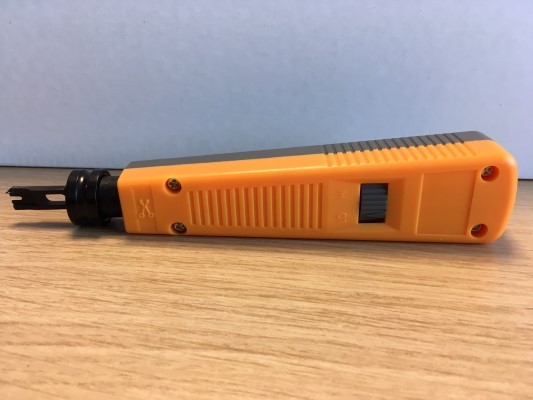

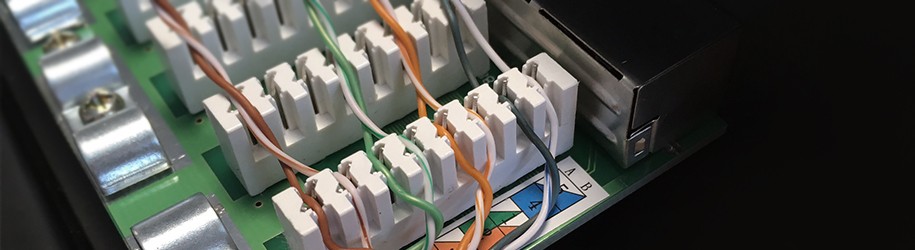

Vervolgens werken we het paneel af met de doggertang/punchdowntool/LSA tang
 |
 |
De kabelbos kan op twee manieren worden gebundeld.
Methode 1

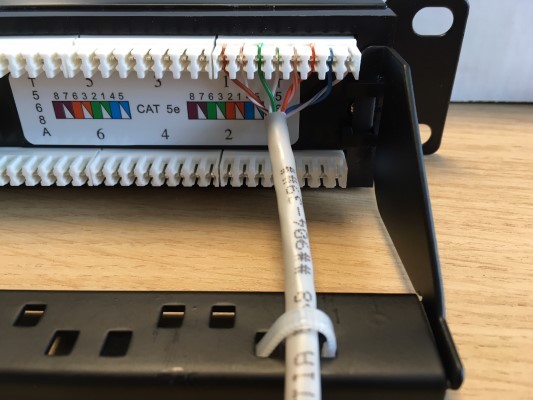

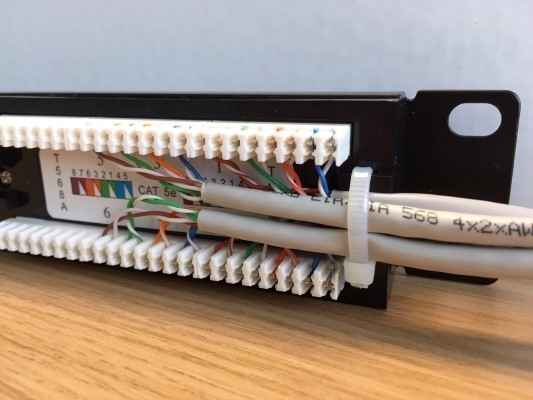

U fixeert elke utp kabel middel tiewraps aan de bijgeleverde kabelbeugel.
 |
Methode 2
U bundelt alle utp kabels naar links of rechts. Bij deze methode dient u er goed op te letten dat u voldoende overlengte aan de utp kabels laat. Start aan de rechter zijde met afmonteren en werk hierbij naar links, zorg ervoor dat de nieuwe kabels de reeds afgemonteerde kabels overlappen.
 |
 |
Hoe patch ik kabels op een STP/FTP patchpaneel?
Wilt u een ander patchpaneel aansluiten dan een UTP uitvoering? Bekijk dan hier ons gehele assortiment 19 inch patchpanelen.

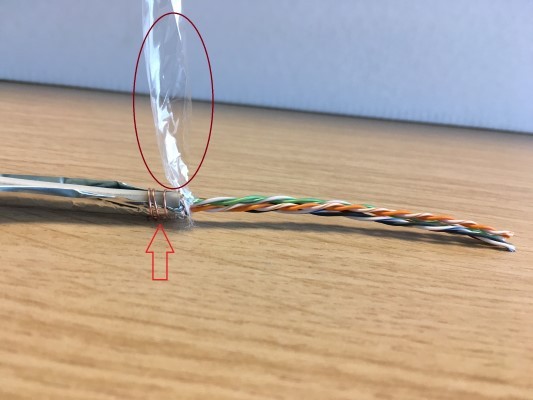

Strip de eerste kabel circa 6 cm met de kabelstripper en vouw het aluminium folie terug. Verwijder vervolgens het plastic folie indien aanwezig en draai de aardedraad om het terug gevouwen aluminium folie.
 |

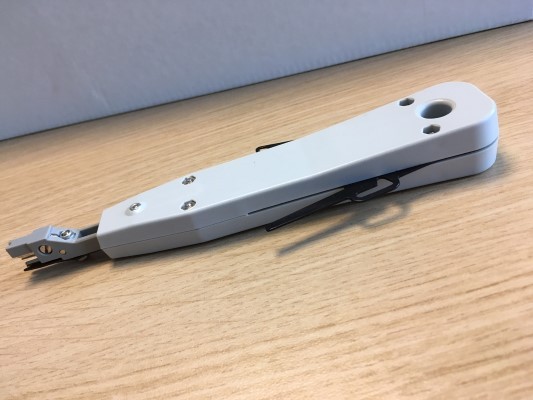

STP en FTP panelen zijn voorzien van LSA strips, daarom dient u deze af te monteren met een LSA tang .
 |

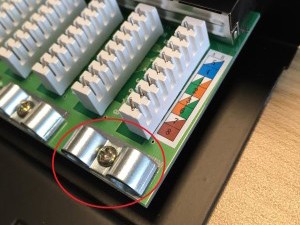

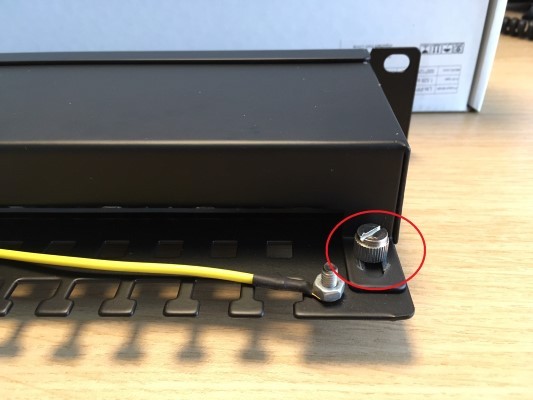

Wanneer u het STP of FTP paneel voor u heeft liggen met de patchpoorten van u af dient u eerst de beschermkap te demonteren. Draai hiervoor de schroeven los. Demonteer ook vast de kabelklem.
 |
 |

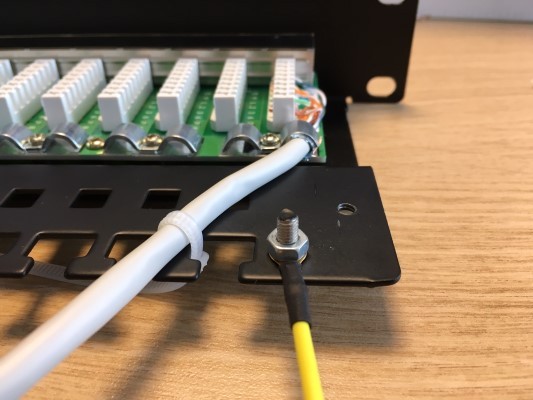

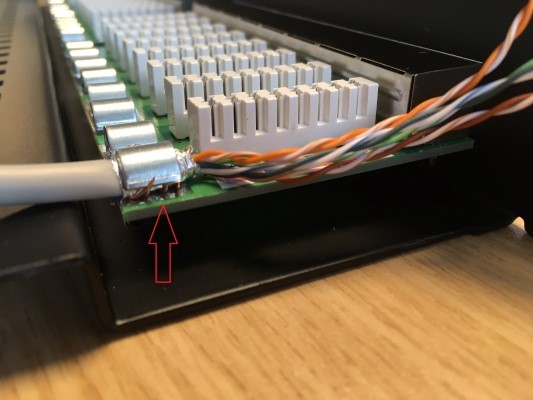

Leg de kabel met het gedeelte waar u de aardedraad omheen heeft gekruld onder de kabelklem en schroef deze vast. Verwijder het overtollige aluminium folie.
 |

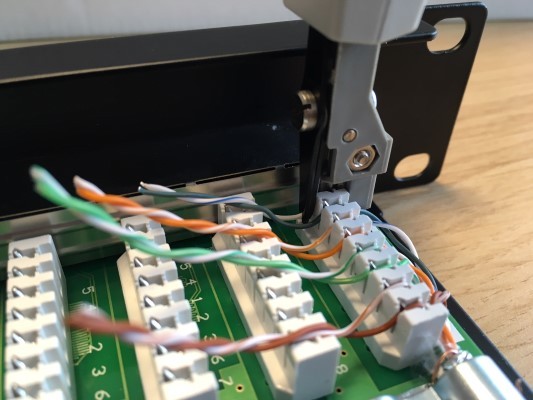

Leg de aderparen op de juiste volgorde en kies de "A" of "B" standaard. Zorg ervoor dat wanneer u de aderparen klemt in de sleuven, u deze zo minimaal mogelijk onttwist. Monteer vervolgens de bekabeling af middels de LSA tool, let er hierbij op dat u de LSA tool op de juiste wijze op de strip zet. Doet u dit verkeerd om, dan zal de schaar de aders aan de verkeerde kant van de kabel afknippen. Zet vervolgens de kabels middels tiewraps vast en schroef de afdekkap weer terug. Indien wenselijk kunt u de aardedraad monteren aan een aardpunt in de patchkast.
 |
 |
