In dit stappenplan lees je hoe je zelf een UTP-kabel op een wandcontactdoos aansluit. In een wandcontactdoos plug je een patchkabel met daaraan een RJ45 connector.
Vanaf je router, switch of patchpaneel trek je utp-kabels naar alle ruimtes waar je stabiel internet wilt. Een wandcontactdoos heeft een LSA strook waarop je de kabel afmonteert. Hiervoor kun je het beste een stugge kabel gebruiken. Omdat de aderen van een stugge kabel een massieve kern hebben, hechten ze beter. De hechting tussen kabel en LSA strook zorgt voor een optimale netwerkverbinding.

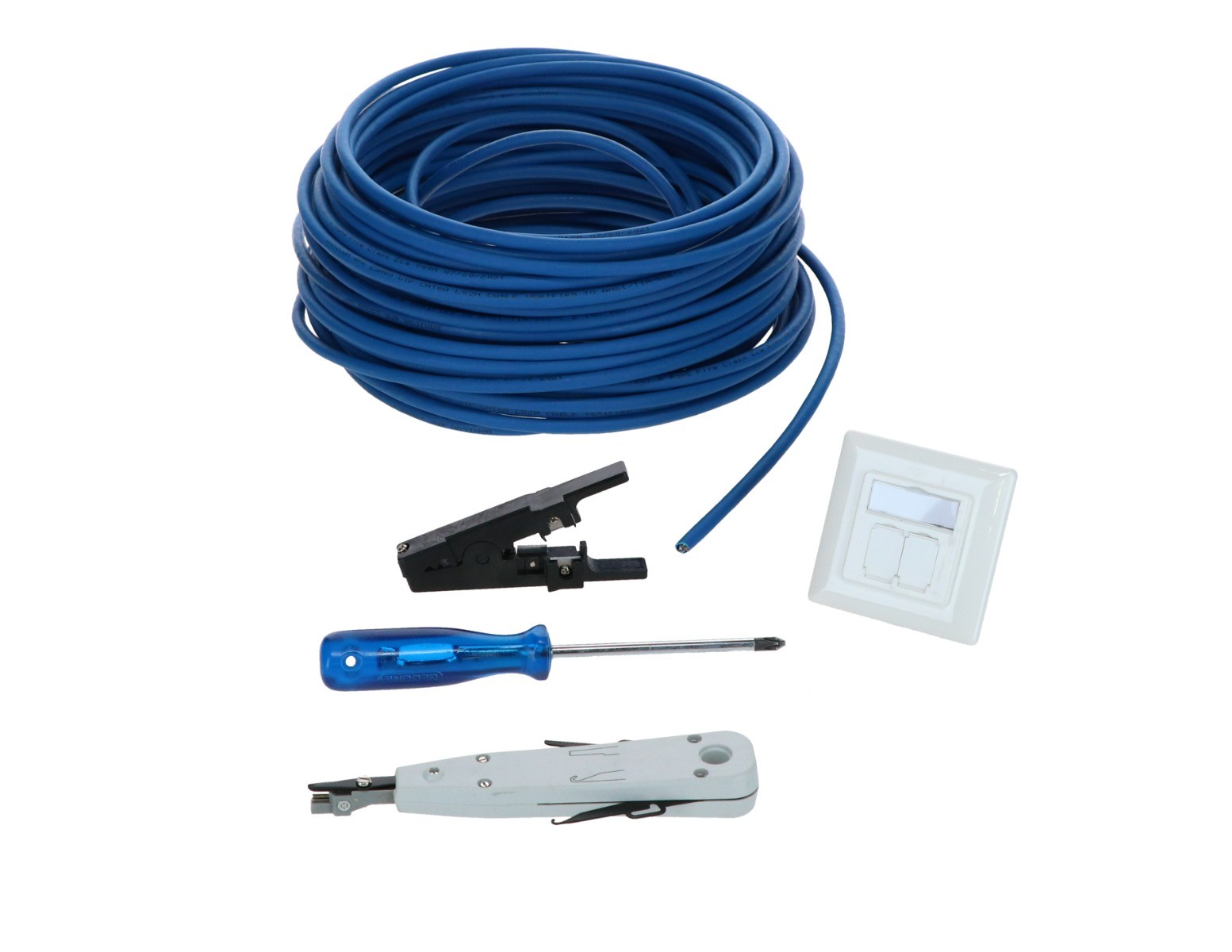

Dit heb je nodig
Zorg dat je onderstaande materialen bij elkaar hebt vóórdat je begint met het aansluiten van een utp-kabel op een wandcontactdoos.
- Danicom Cat5, 6, 6a of 7 kabel op rol 100% koper - stug UTP of FTP.
- één of meerdere Cat5, 6 of 6a wandcontactdozen. Zorg dat de wandcontactdoos dezelfde categorieaanduiding (Cat5, 6 of 6a) én afscherming (UTP of (S)FTP) heeft als de utp-kabels die je gaat aansluiten. Dit is essentieel voor een sterk en stabiel internetsignaal. Kies voor afgeschermde kabels en wandcontactdozen zodra de kabels langs andere installatiekabels - bijvoorbeeld COAX - liggen. Met afgeschermde kabels voorkom je signaalstoring.
- Voor de Cat7 kabel op rol volstaat een wandcontactdoos met de categorie 6a.
- een {blog_kabelstripper}
- een LSA tang (dogger)
- kleine schroevendraaier

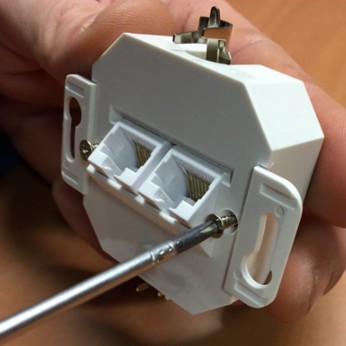

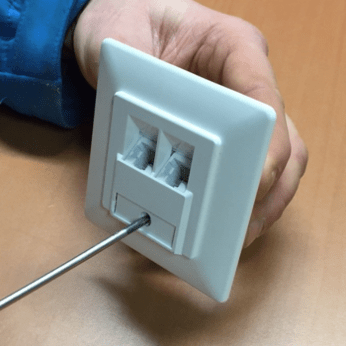

Stap 1: losdraaien van de wandcontactdoos
Pak de kleine schroevendraaier en draai beide afdekkapjes van de wandcontactdoos los.
 |
 |
Stap 2: UTP-kabel aansluiten volgens de Europese B-norm
Zie ook onze uitgebreide uitleg over de kleurvolgorde.
 |
Stap 3: UTP-kabel strippen met de kabelstripper
Pak de kabelstripper en strip de kabel(s) circa 6 centimeter. Zodra je dit gedaan hebt, zie je duidelijk 4 aderparen.
1: wit-blauw & blauw
2: wit-oranje & oranje
3: wit-groen & groen
4: wit-bruin & bruin

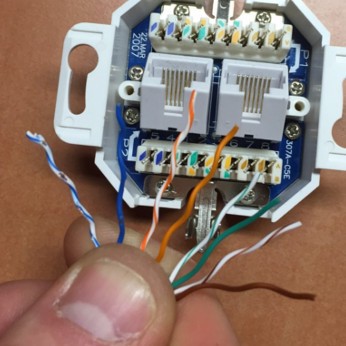

Leg nu de aders volgens de geadviseerde kleurvolgorde (Europese B-norm) in de sleuven van de LSA-strook.
1: blauw-wit
2: blauw
3: oranje-wit
4: oranje
5: groen-wit
6: groen
7: bruin-wit
8: bruin

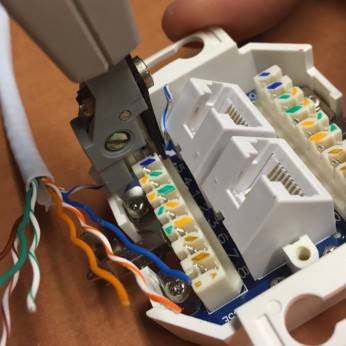

Stap 4: afmonteren met de LSA-tool
Heb je de aders op de juiste kleurvolgorde in de LSA-strook gelegd? Bevestig dan de installatie door met de LSA-tool de aders vast te drukken. Doe dit voorzichtig én precies. Door goede bevestiging profiteer je later van stabiele internetverbinding in elke ruimte.
 |

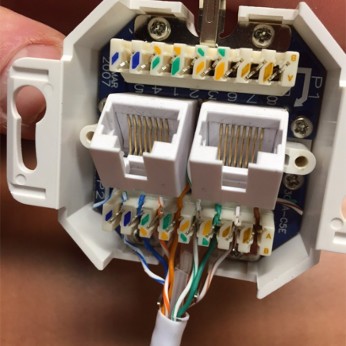

Stap 5: check de installatie

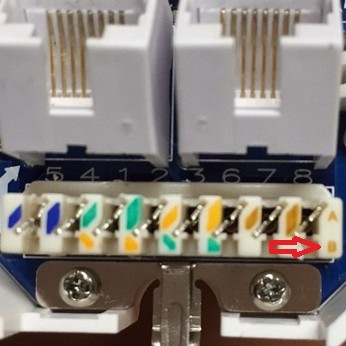

Ziet de installatie er volgens onderstaande afbeelding uit? Dan heb je succesvol een UTP-kabel op een wandcontactdoos aangesloten! De in- of opbouwdoos is nu klaar voor gebruik!
 |
Wil je de netwerkkabel afmonteren met een RJ45 connector? Die stappen kun je hier nalezen.
